Was ist eine Bodendehnungsfuge?

Was ist eine Dehnungsfuge in Betonböden und warum ist sie notwendig?

Betonestrich und Estriche mögen hart, stabil und unveränderlich erscheinen. Tatsächlich handelt es sich jedoch um Materialien, die während der gesamten Lebensdauer des Gebäudes „funktionieren“ und sich bewähren. Eine Dehnungsfuge ist einfach ein gezielt gestalteter Spalt, der es einzelnen Bauteilen ermöglicht, sich unabhängig voneinander zu bewegen. Dadurch wird verhindert, dass unkontrollierte Spannungen das Material beschädigen.

Wie lautet die ingenieurtechnische Definition einer Bodendehnfuge?

Technisch gesehen ist eine Dehnungsfuge ein bewusst geschaffener Spalt. Sie unterteilt ein Gebäude oder ein bestimmtes Bauteil – in diesem Fall den Fußboden – in kleinere, voneinander unabhängige Bodenabschnitte. Ihre Hauptfunktion besteht darin, Materialverformungen aufzunehmen und auszugleichen. Dadurch wird verhindert, dass schädliche Spannungen auf andere Teile des Bauwerks übertragen werden. So entsteht eine Dehnungsfuge, die die gesamte Investition schützt.

Welche physikalischen Phänomene gleichen Dehnungsfugen im Fußboden aus?

Epoxid- oder Polyurethanharzböden und andere Baumaterialien verändern ständig ihr Volumen. Dehnungsfugen ermöglichen es ihnen, drei Hauptkräften entgegenzuwirken:

• Wärmeausdehnung: Wenn sich ein Material aufgrund von Temperaturänderungen ausdehnt, benötigt es Platz; wenn wir ihm nicht genügend Platz geben, wölbt sich der Boden;
• Betonschwindung: Während des Abbindeprozesses (Hydratation) verliert Beton Wasser, was zu einer Schwindung führt. Dies ist ein natürlicher Prozess – ohne die Schnitte würde dies zur Bildung unkontrollierter Risse und Spalten führen;
• Rheologische Deformation: Dies ist die langfristige Veränderung der Form eines Materials unter dem Einfluss einer konstanten Last, bekannt als Kriechen.

Warum ist eine Dehnungsfuge kein Mangel, sondern ein geplantes Bauelement?

Investoren fragen oft, ob man den Boden „glatt“ gießen kann. Die Antwort ist einfach: Nein, wenn wir ein Desaster vermeiden wollen. Dehnungsfugen sind unerlässlich und dienen als Sicherheitsventil.

Wichtig: Risse im Beton entstehen ohnehin – das ist unvermeidlich. Eine Dehnungsfuge im Boden ist lediglich ein Riss, den wir als Ingenieure gezielt und ästhetisch ansprechend an einer bestimmten Stelle erzeugen. Die Alternative wäre, den Boden an einer beliebigen Stelle durch natürliche Prozesse zerstören zu lassen.

Welche Arten von Dehnungsfugen gibt es: strukturelle, Oberflächen- und indirekte Dehnungsfugen

Nicht jede Dehnungsfuge erfüllt dieselbe Funktion. Bei der Planung eines dünnschichtigen Zementbodens für den gewerblichen Bereich müssen verschiedene Typen berücksichtigt werden. Man unterscheidet häufig zwischen Oberflächenfugen und Strukturfugen.

Worin besteht der Unterschied zwischen thermischen und technologischen Dehnungsfugen?

• Wärmekompensationsfuge: Sie dient zum Ausgleich von Bewegungen, die durch Temperaturänderungen entstehen, und ist für Fußbodenheizungen und die Nutzung im Außenbereich unerlässlich;
• Technische (funktionale) Dehnungsfuge: Diese entsteht durch den Bauprozess selbst. Ist es unmöglich, eine riesige Halle an einem Tag zu gießen, wird die Stelle, an der der „alte“ und der „neue“ Beton aufeinandertreffen, zu einer technologischen Dehnungsfuge.

Wann verwendet man strukturelle Dehnungsfugen und wann umlaufende Dehnungsfugen?

Die folgende Tabelle veranschaulicht die Unterschiede zwischen diesen beiden grundlegenden Typen:

Art der Dehnungsfuge	Funktion	Ort der Bewerbung
Konstruktion	Sie trennt die einzelnen Bauteile eines Gebäudes (z. B. Fundamente). Sie durchschneidet den gesamten Querschnitt des Gebäudes – Wände, Decken und Böden. Sie ist in Gebieten, die durch Bergbauschäden gefährdet sind, von entscheidender Bedeutung.	Gebäudeverbindungen, Setzungsdehnungsfugen.
Umfang (Grenze)	Sie trennt den Fußboden von festen Elementen. Häufig tritt sie als Dehnungsfuge im Fußboden neben einer Wand auf und ermöglicht so Bewegungsfreiheit.	Entlang von Wänden, um Säulen und Rohre herum.

Es gibt auch eine sogenannte indirekte Dehnungsfuge, bei der nur ein Teil der Plattenstärke durchtrennt wird, im Gegensatz zu einer vollständigen Arbeitsfuge.

Welche Funktionen haben Schwingungsdämpfungs- und Schalldehnungsfugen?

In Industriehallen, in denen leistungsstarke Maschinen im Einsatz sind, sind schwingungsdämpfende Dehnungsfugen im Industrieboden unerlässlich. Sie entkoppeln das Maschinenfundament und verhindern so Schäden an der Gebäudestruktur durch Vibrationen. In Wohngebäuden hingegen erfüllen Dehnungsfugen am Gebäuderand eine akustische Funktion.

Welche Materialien, Leisten und Profile werden zur Herstellung von Dehnungsfugen in Fußböden verwendet?

Das bloße Anbringen von Dehnungsfugen ist nicht das Ende der Arbeit – sie müssen befestigt werden. Häufig kommen Dehnungsfugensysteme oder flexible Füllstoffe zum Einsatz.

Welche Dichtungsmaterialien sind am haltbarsten und werden am häufigsten verwendet?

Zum Füllen von Lücken in polierten Betonböden, d. h. in Dehnungsfugen, werden meist dauerelastische Massen verwendet:

• Polyurethan: Der König der industriellen Anwendungen (Industrieböden);
• Epoxidharz (flexibel): Für Bereiche, in denen Kanten fest sein müssen;
• Silikon: Anwendungsgebiet ist der Wohnungsbau, insbesondere Badezimmer, in denen Keramikfliesen verwendet werden.

Wie wählt man das richtige Dehnungsprofil für den jeweiligen Bodenbelag aus?

Bei hohem Verkehrsaufkommen reicht Masse allein nicht aus. Systemerweiterungsprofile können verwendet werden:

• Aluminium-/Stahlprofile: Standard in Galerien;
• Sinusförmige Profile: Schützen die Betonkante vor Beschädigungen durch Wagenräder.

Manchmal ist es notwendig, ein solches Profil in einen bestehenden Betonboden einzubauen. In diesem Fall ist es hilfreich, den Beton abzufräsen, um eine Rinne zu schaffen. Anschließend wird das Profil eingesetzt und mit Schnellmörtel verfüllt. Danach muss der Beton abgeschliffen werden.

Welche modernen Materiallösungen gibt es für Dehnungsfugen?

Zusätzlich kommen Dehnungsbänder und Polyethylenschnüre zum Einsatz. Diese gewährleisten, dass das Dichtmittel in der Fuge optimal haftet und nur an den Seiten anhaftet. Eine Abschlussleiste dient wiederum häufig dazu, Dehnungsfugen in der obersten Schicht zu verdecken (z. B. beim Anschluss einer Platte an Fliesen).

Wie führt man Dehnungsfugen in Betonböden Schritt für Schritt fachgerecht durch?

Für die fachgerechte Ausführung einer Bodendehnfuge ist Präzision entscheidend. Fehler lassen sich nur schwer korrigieren.

Welche Phasen umfasst die Durchführung einer Kontraktions-Dilatation?

• Planung: Teilen Sie den Boden in Felder ein. Die Felder sollten nicht größer als 6x6 m sein (oft wird von maximal 8 m pro Seite ausgegangen, empfohlen wird jedoch weniger), und das Seitenverhältnis sollte 1:1,5 nicht überschreiten;

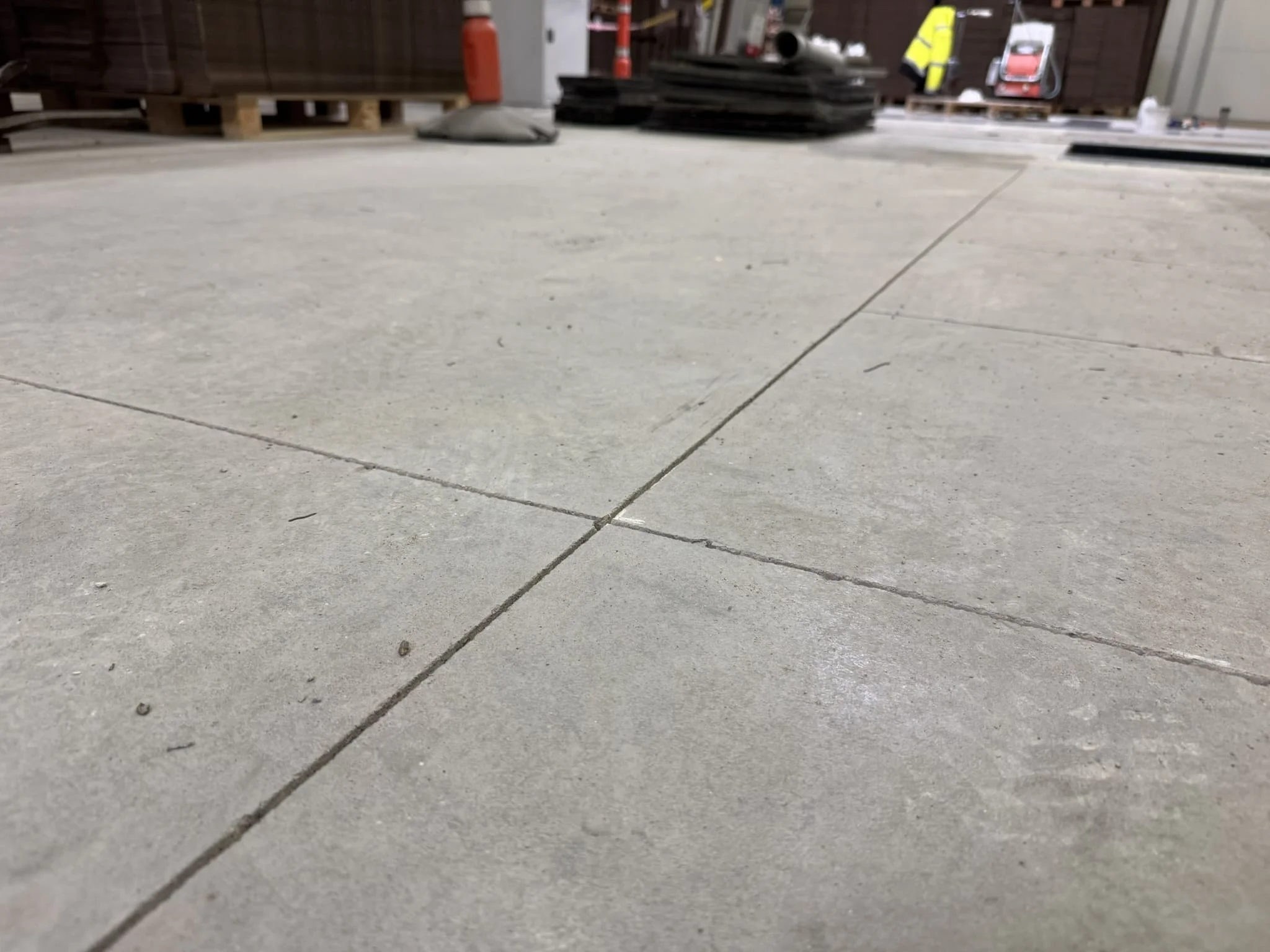

• Vorschneiden: Es werden Schnitte im frischen Beton vorgenommen, wodurch eine Dehnungsfuge entsteht;
• Aushärtung: Beton schrumpft;
• Aufweiten und Abdichten: Die Fuge wird nach Abschluss des Schrumpfungsprozesses verfüllt.

Wann und wie werden Dehnungsfugen in frischem Beton eingeschnitten?

Der Zeitpunkt ist entscheidend – typischerweise 24–48 Stunden nach dem Gießen. Die Schnitttiefe sollte 1/3 bis 1/4 der Betonplattendicke betragen.

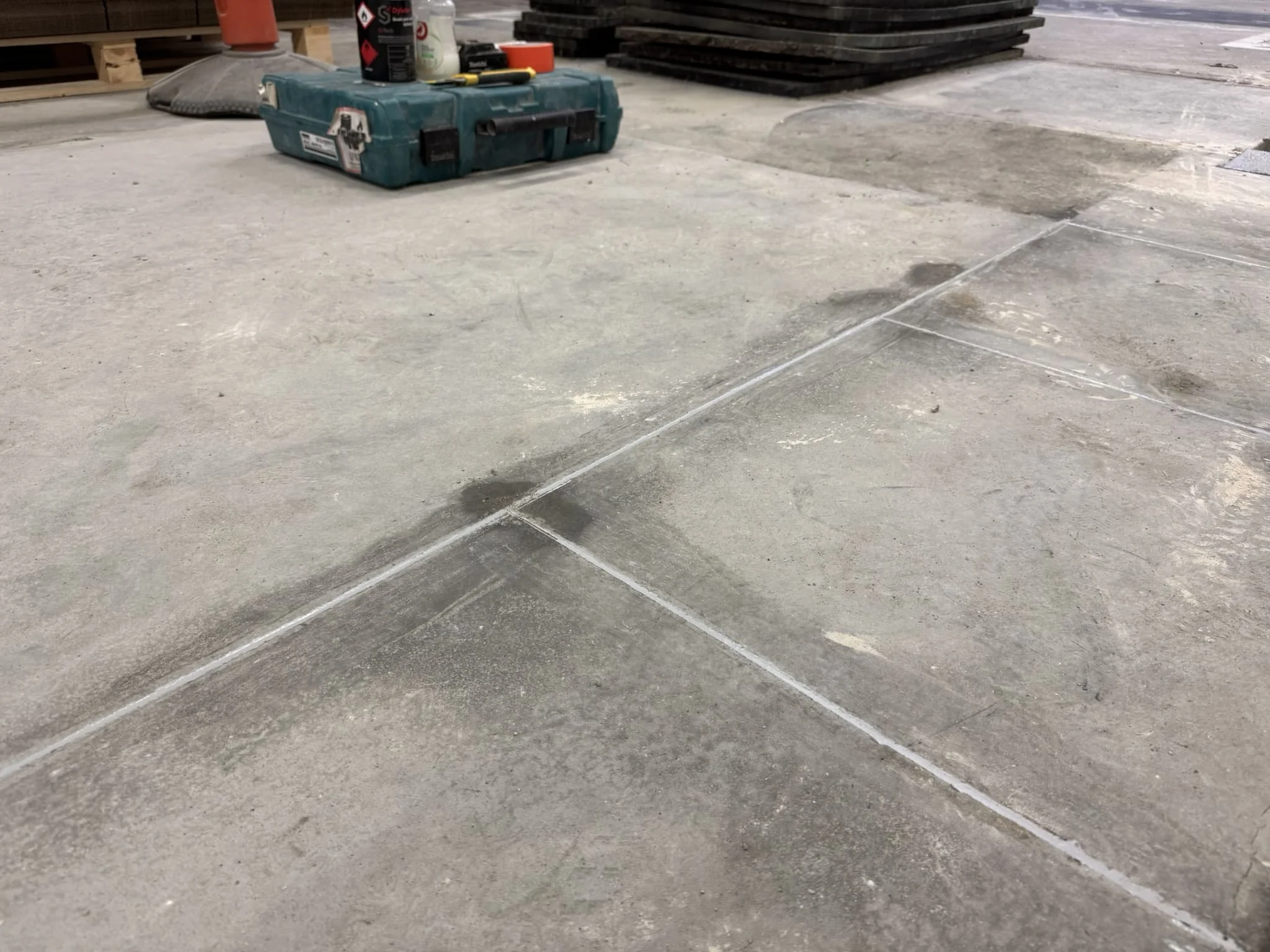

Wie füllt und dichtet man eine Dehnungsfuge richtig ab?

Die Fuge muss trocken sein. Die Dehnungsfuge im Betonboden muss eine Masse aufweisen, die einen konkaven Meniskus bildet und die Kanten schützt.

Dehnungsfugen im Boden an der Wand, Dehnungsfugen auf Balkon und Terrasse sowie Fußbodenheizung

Der Einsatz von Dehnungsfugen hängt vom Einsatzort ab (Wand, Boden, Terrasse).

Welche Dehnungsfugen sind in Wohngebäuden erforderlich?

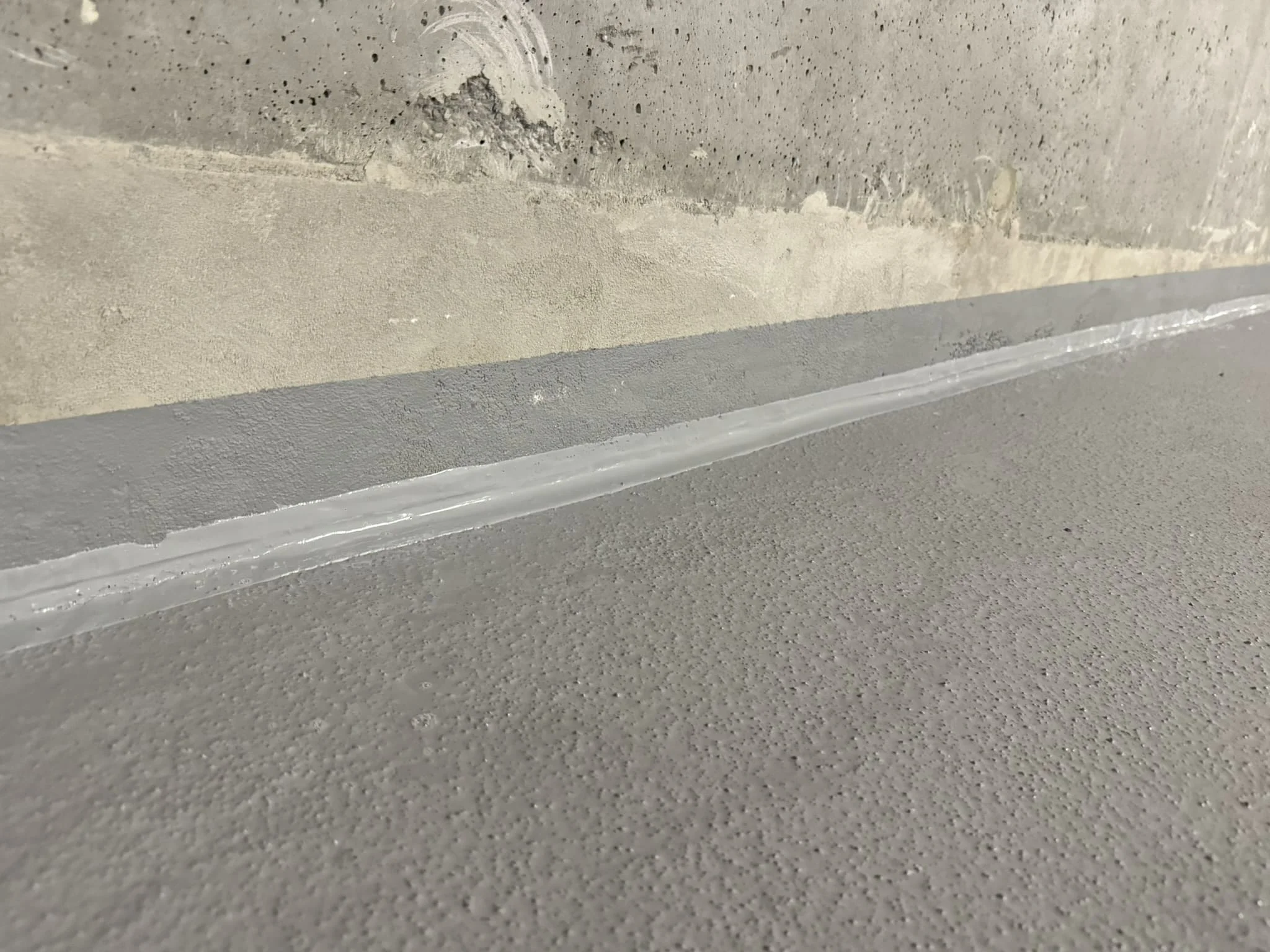

Am wichtigsten ist die Dehnungsfuge zwischen Boden und Wand (Randfuge). Oft genügt es, einen mit Schaumstoff gefüllten Spalt entlang des Randes zu lassen, der den Estrich von der Wand trennt. Die Dehnungsfuge zwischen Estrich und Türschwellen ist ebenso wichtig.

Bei Fußbodenheizung ist eine Unterteilung der Oberfläche erforderlich. Dehnungsfugen verhindern, dass Rohre und Estrich unter Hitzeeinwirkung reißen.

Dehnungsfuge an Balkon und Terrasse – warum ist sie so wichtig?

Dehnungsfugen auf Balkonen und Terrassen sind unbedingt erforderlich. Die Temperaturschwankungen sind hier enorm. Fehlen geeignete Dehnungsfugen (üblicherweise maximal 3 x 3 m), können Fliesen abfallen und der Unterboden reißen. Diese Fugen schützen Fliesenböden vor Rissen.

Wie konstruiert man Dehnungsfugen in Industriehallen?

Hierbei steht die Tragfähigkeit im Vordergrund, um spätere Bodenreparaturen zu vermeiden. Die Dehnungsfugen im Boden müssen starker Beanspruchung standhalten. In der Industrie werden Betonunterböden in kleinere Abschnitte unterteilt und an kritischen Stellen armierte Profile eingesetzt.

Fachgerecht ausgeführte Dehnungsfuge in Betonböden – Vorteile

• Dauerhaftigkeit: Eine fachgerecht ausgeführte Dehnungsfuge verhindert, dass der Boden unkontrolliert reißt;
• Sicherheit: Keine Mängel, Bodenrisse beseitigt;
• Ästhetik: Die Ästhetik des Bodens wird nicht durch grobe Kratzer beeinträchtigt; gerade Trennlinien wirken professionell;
• Oberflächenschutz: Schützt Keramikfliesen und andere Oberflächenschichten vor Beschädigungen an der Bodenoberfläche.

Fehlende Dehnungsfugen und Risse im Fußboden – die Folgen von Fehlern

Welche Folgen haben fehlende oder fehlerhafte Dehnungsfugen im Fußboden?

Fehlende Dehnungsfugen führen unweigerlich zu Schäden. Schätzungen zufolge wird der Großteil der Schäden durch unsachgemäße Dehnungsfugen verursacht. Dies kann zu erheblichen Schäden am Bodenbelag führen.

Welche Probleme entstehen ohne ordnungsgemäße Dehnungsfugen?

• Passgenauigkeit der Bretter: Unregelmäßigkeiten an den Verbindungsstellen;
• Kantenschäden: Betonabplatzungen;
• Unkontrollierte Risse: Risse im Fußboden können mitten im Wohnzimmer oder Flur auftreten.

Die Reparatur der beschädigten Oberfläche und der Wiederaufbau des Fußbodens sind deutlich teurer als der Einbau der originalen, korrekten Dehnungsfuge. Um Reparaturen an den Wänden und Säulen des Gebäudes zu vermeiden, verwenden Sie Sicherheitsbarrieren.
